Что такое обратный клапан для воды и для чего он нужен

Рассказываем, что такое водяной обратный клапан, как он работает, и рассмотрим характеристики разных типов устройств.

Обратный клапан обязателен для автономных водопроводов. Ставят его и в многоэтажных домах с централизованным водоснабжением. Блок арматуры обеспечивает бесперебойную работу системы, предотвращает возникновение аварийных ситуаций. Разберем виды обратных клапанов для воды, их конструкцию и принцип работы.

Все об обратном клапане

—  —  —  —

Что это такое

Клапан обратный относится к устройствам запорной арматуры. Он предназначен для защиты системы водоснабжения от изменения параметров потока воды: снижения или повышения давления, протечек. Армирующий узел останавливает жидкость, не дает ей двигаться в обратном направлении. Защищает сантехнические приборы и трубопроводы от гидроударов.

Это основные причины, по которым необходим водяной обратный клапан. Ставят в разных местах. Перечислим возможные варианты установки.

• В колодце или колодце перед погружным насосом. Это предотвращает вытекание воды при остановке оборудования и предотвращает работу насоса всухую».
• У входа на насосную станцию.

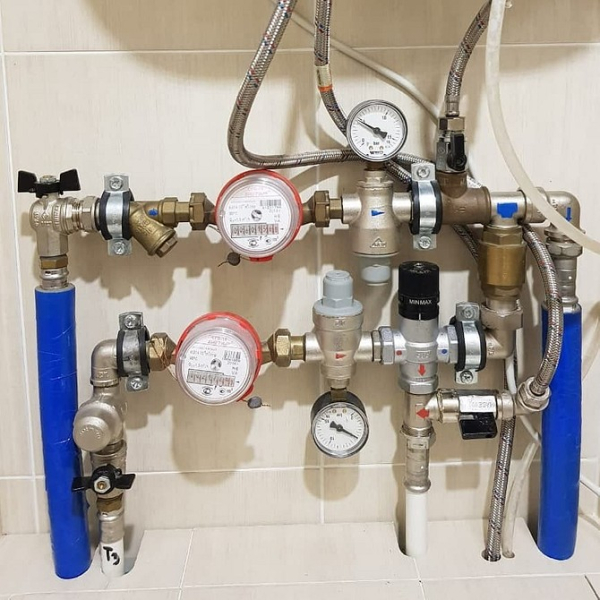

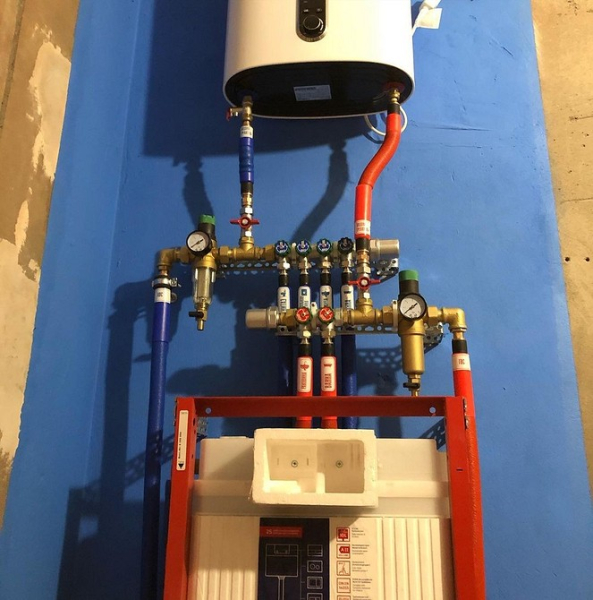

• После счетчика воды. Это защитит агрегат от гидроудара, который возможен при использовании неправильной сантехники.
• В автономной системе отопления несколько контуров с разным давлением.
• Перед сантехникой.

Если арматура устанавливается в доме с временным жильем, например на даче, необходимо предусмотреть возможность слива жидкости. В противном случае при похолодании до минусовых отметок магистраль замерзнет, ​​и клапан выйдет из строя.

Как устроен обратный клапан

Существует несколько видов обратных клапанов, но все они устроены по одному принципу. Основным элементом является разборный корпус, как правило, цилиндрической формы. Он состоит из приемной зоны, которая соединяется с трубой, ограничителя любого типа, механизма, фиксирующего этот ограничитель, и зоны выхода, которая также соединяется с трубопроводом.

Для изготовления кузовных деталей используются разные материалы. Это могут быть бронза, латунь, различные вилки из стали, высокопрочного пластика, титана или чугуна. Для бытовой техники предпочтительнее латунь. Это относительно дешево, но хватает надолго. Внутри корпуса установлен запорный элемент. Для придания ему герметичности, необходимой для нормальной работы, используются уплотнители. Они могут быть изготовлены из пластика, резины или путем сплавления тонкого слоя нержавеющей стали.

Как работает арматура

Посмотрим, как работает обратный клапан. В этом нет ничего сложного. Пока внутри блока нет потока, запорный элемент герметично перекрывает трубу. Как только клапан открывается и вода начинает двигаться внутри тела, давление жидкости меняет механизм и вытесняет запор. Все время, пока давление достаточно высокое, запирающий элемент удерживается в открытом положении.

При нормальной работе клапана вода под давлением течет в нужном направлении. Обозначается стрелкой на корпусе устройства. Когда давление падает до минимальных значений или ток меняет направление и пытается течь обратно, срабатывает механизм и замок попадает в отверстие корпуса. Он полностью блокирует движение жидкости. Таким образом, клапан предотвращает движение потока в обратном направлении и поддерживает нормальное давление внутри системы.

Разновидности арматуры

На рынке существует несколько типов обратных клапанов. Принцип их работы одинаков, разница в конструкции. Кратко опишем каждый тип.

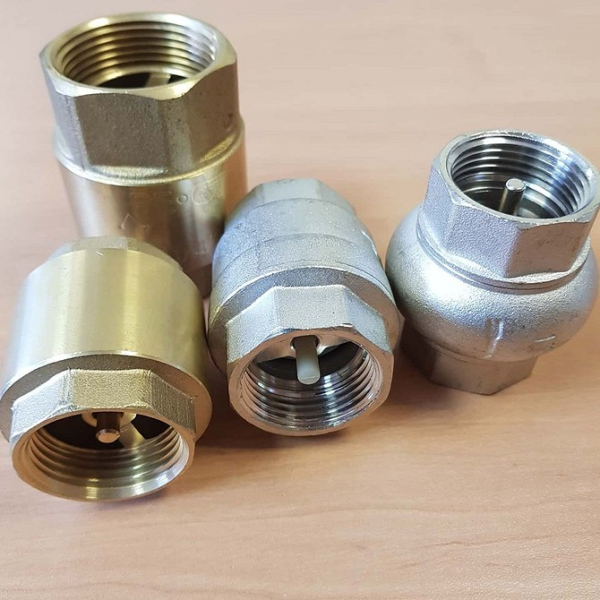

Пружинный

Считается самым компактным вариантом. Бывает дисковым или двухлопастным. В первом случае стопором служит диск из листового металла. Пружина плотно прижимает его к седлу. В этом положении путь жидкости закрыт. Поток воды давит на пружину и поднимает диск. При пониженном давлении клапан закрывается. Это самая простая схема, которая хорошо работает в системах водоснабжения, где невозможен гидроудар.

Если есть вероятность гидравлического удара, устанавливаются двухоболочечные конструкции. Они такие же, как и диски, но запирающий элемент, открывающий отверстие для жидкости, складывается пополам. Это снижает эффект гидравлического удара. Существуют модели поворотных затворов со специальными амортизаторами. Они устанавливаются в сложных гидравлических системах.

Основными преимуществами пружинных устройств являются компактность и малый вес. Бесфланцевые модели особенно компактны, им не нужны специальные фланцы для крепления к трубопроводу. Пружинные системы очень просты в эксплуатации и монтаже, их можно устанавливать на горизонтальных, наклонных и вертикальных линиях. Существенным недостатком является то, что для ремонта их необходимо полностью снимать.

Поворотный

Узким местом в этой конструкции является лепестковая катушка. Он установлен на вращающейся оси, которая расположена над сквозным отверстием. Ток отбрасывает катушку и открывает себе проход по трубопроводу. При недостаточном нажатии лепесток падает и закрывает отверстие. Если диаметр детали большой, то влияние катушки на седло может быть очень сильным. Это способствует быстрому износу арматуры и может спровоцировать гидроудар.

По этой причине более крупные модели доступны в неагрессивных версиях. Они оснащены дополнительным механизмом, аккуратно устанавливающим катушку на место. Для небольших устройств такие устройства не нужны.

Основным преимуществом роторных систем является малая чувствительность к уровню загрязнения протекающей через них жидкости при хорошей плотности. Кроме того, они могут работать в больших трубопроводах. Правда, в этом случае используются только безударные модели.

Подъемный

В этой конструкции сквозное отверстие перекрывается диском подъемного шкива. Струя воды, движущаяся под определенным давлением, поднимает его. Когда давление падает, клапан опускается, садится и закрывает отверстие.

Ось, на которой крепится диск, расположена так, что нормальная работа клапана возможна только в строго вертикальном положении. Поэтому его нельзя устанавливать даже на наклонных, а тем более горизонтальных трубопроводах. Это важная характеристика подъемной конструкции.

Основное его преимущество – возможность ремонта без разборки. Очистка и ремонтные работы производятся через специальный люк со съемной крышкой. Существенным недостатком грузоподъемных устройств является чувствительность к уровню загрязнения проходящей через них жидкости.

Шаровый

В качестве запирающего элемента используется металлический шарик. Иногда его покрывают резиновым слоем для лучшего прилегания к сиденью. Шар подпружинен, поэтому он закрывает сквозное отверстие до тех пор, пока не будет добавлена ​​жидкость. Ток давит на пружину и перемещает ее вместе с шариком. Когда давление снижается или поток перенаправляется, подпружиненный шар закрывает проход для жидкости.

Это очень простая и надежная конструкция. Может работать в горизонтальных, наклонных или вертикальных трубах. Он универсален, применяется для различных технических систем. Некоторые модели оснащены крышкой, чтобы их можно было чистить и ремонтировать без разборки.

Разновидности по способу установки

Вне зависимости от конструкции арматура различается по способу установки. Вариантов может быть четыре.

• Фланцевое крепление. Агрегат крепится к трубопроводу с помощью фланцев с обязательной герметизацией.
• Сварка. Узел приварен к отрезкам трубы. Это самый надежный вид крепления, обязательный для деталей, работающих в агрессивных средах.
• Крепления промежуточных фланцев. Клапан не имеет застежек. Он надежно зажимается между фланцами, прикрепленными к трубам. Этот вариант монтажа имеет ограничения по размеру. Не применяется для деталей большого диаметра.
• Крепление муфтового типа. Устройство оснащено резьбовыми соединителями, с помощью которых оно крепится к трубам. Нежелательно использовать такой крепеж для изделий с большим диаметром.

Мы выяснили, как работает и как выглядит обратный клапан для воды. Необходимо выбрать устройство, учитывающее проходной диаметр провода, давление в нем и степень загрязнения проходящего тока. Кроме того, нужно выбрать место и способ крепления. Обычно берут крепления такого типа, которые уже используются на трассе. Учитывая широкий выбор фурнитуры в специализированных магазинах, найти подходящую альтернативу не составит труда.
