Как установить водостоки, если крыша уже покрыта: 4 возможных способа

Рассказываем о способах крепления водосточной системы к крытой крыше и даем пошаговые инструкции по установке водосточных элементов на планшайбу.

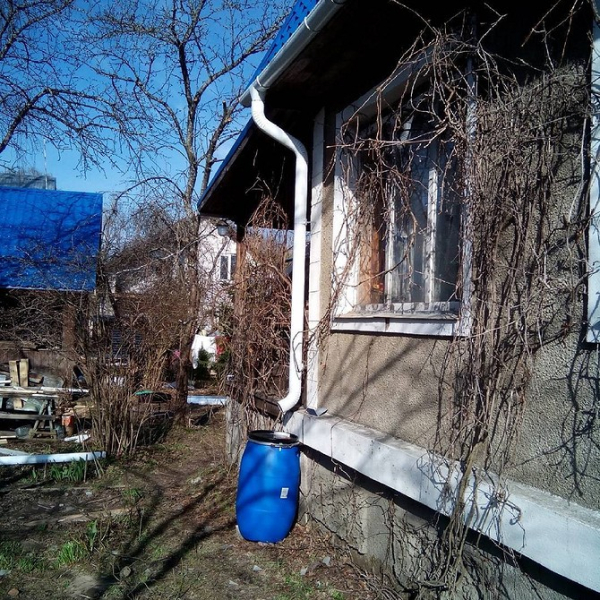

Система сбора и отвода воды является обязательной частью конструкции каждого здания. По правилам его закрепляют в процессе укладки пирога кровли. Но в некоторых случаях его приходится монтировать позже, когда кровля уже уложена. Это достаточно сложно, но вполне возможно сделать. Разберемся во всех сложностях установки водосточных желобов своими руками.

Все о монтаже водостока на готовую крышу

Варианты монтажа

Стандартная технология крепления водостоков предполагает установку на короб фиксирующих скоб. Позже сверху добавляется соломенная крыша. Таким образом достигается герметичный «пирог» со встроенной дренажной системой. В некоторых случаях такое решение неприемлемо. Тогда используйте другие варианты, подробно рассмотрите каждый из них.

1. Закрепление на стропила с частичным демонтажом покрытия

При этом нанесенное финишное покрытие частично демонтируется. Необходимо снять крепления во втором ряду и полностью снять листы первого. После этого к стропилам крепятся кронштейны для водостоков, и снова укладывается кровельный материал. В теории все просто, а на практике возникают сложности.

На любом покрытии после демонтажа остаются отверстия от саморезов или гвоздей. Чаще всего их приходится покрывать заплатками, что портит вид крыши. Поэтому этот прием используется довольно редко и не со всеми материалами. Чаще всего его используют для крыш с мягкой кровлей. Битумное полотно аккуратно отклеивается, отворачивается в сторону. Затем ставят на место крепления-кронштейны, укладывают полотно на место и проклеивают битумной мастикой. Листы размещены под сплошной металлической крышей, которая не позволит смыть листы в процессе откручивания саморезов. Аналогичные манипуляции проводят со шифером, только в этом случае под пластины шифера подкладывают предварительно выстроганные деревянные заготовки, повторяющие форму волны. Их заводят и скрепляют между собой крючковой скобой.

2. Установка на лобовую доску

Самый простой способ. Кронштейны фиксируются на ветру, также имеется передняя планка, которая устанавливается на концы стропил. В зависимости от ширины доски выбирается тип монтажного кронштейна. Это может быть крючок с длинным держателем, на который ставится монтажная площадка. Такие элементы выбирают для широких досок. Для узких подойдет крючок с коротким держателем.

В продаже есть регулируемые застежки, позволяющие установить нужный угол наклона. Этот вариант очень необходим, если ветровой столб наклонен или необходимо закрепить водосток на одном из венцов сруба. Еще один практичный вариант — система с направляющими, где есть держатели для крючков. Он прост и удобен в установке. Нужно просто установить направляющую, придать ей нужный наклон. Держатели плотно «сидят» в пазах, их не нужно дополнительно прикреплять.

3. Монтаж на опоры

Ветровая планка устанавливается не всегда. Для конструкций без него выбирается другое решение. Крюковые скобы размещаются на опорах-«костылях», которые крепятся к стене. Сначала на поверхности стены отмечают расположение опор. Затем подготавливают монтажные отверстия, ставят «костыли» и крепят их к основанию. После этого возьмите кронштейны и прикрепите их к опорам. Для небольших хозяйственных построек или других примыкающих строений применяется упрощенная методика. «Костыли» не устанавливаются, к подходящему основанию крепятся крюки.

4. Установка на край кровельного покрытия

Техника подходит только для жестких крыш, таких как профлист или металлочерепица. Для работы используются специальные скобы-держатели. С их помощью элемент надежно крепится к краю потолочной плиты. Зажимы могут быть разных типов. Чаще всего выбирают зажим-держатель, зажимающий край покрытия. Рекомендуется устанавливать его с резиновыми прокладками, чтобы смягчить хомут и частично снять с него нагрузку. Другой вариант замка устанавливается в монтажное отверстие, которое выполняется на расстоянии не менее 5 см от края.

Если зажимы любого типа размещаются на волновом покрытии, то их монтируют либо в самой нижней, либо в самой высокой точке волны. При выборе желобов необходимо помнить, что вся нагрузка от их массы будет приходиться на край покрытия. Поэтому рекомендуется выбирать легкие модели.

Основы проектирования системы

Перед установкой водосточной системы любым из вышеописанных способов необходимо ее спроектировать. Сначала определитесь с диаметром желобов и труб. Начните с расчета количества водосточных труб. По нормативам одна труба прокладывается на склоне длиной 12 м и менее. При длине ската 12-24 м устанавливают два отводящих элемента. В любом случае желоб располагается перепадом в сторону воронки, соединенной со сливной трубой. При наличии воронкообразного коллектора уклон выполняют в одну сторону, при наличии двух желоба закрепляют с уклоном от середины карниза. Уклон составляет 3-5 мм на метр длины.

Для определения диаметра элементов рассчитывается площадь водосбора. Рассчитывается как площадь ската. В простейших случаях его рассчитывают путем умножения длины ската на ширину. Определив площадь водосбора, выберите диаметр труб и желобов. Средние значения мы представили в виде таблицы.

После определения размеров деталей производится расчет количества. При этом не следует забывать и об остальных элементах системы. Требуются трактаты. Их может быть один или два на каждом склоне. Это зависит от длины крыши. В верхней части водосбора вставляется желоб или два, нижняя часть соединяется с водосточной трубой. Последние могут быть прямыми или с изгибом (во втором случае используются колени).

Кронштейны-держатели желобов располагают с шагом 50-80 см. Хомуты для крепления желобов монтируют на расстоянии 120-150 см друг от друга. Кроме того, нужны пластиковые клипсы с резиновыми уплотнителями, крепежи, заглушки. Из этих частей монтируется дренажная система. Чтобы было легче его представить и спроектировать, рекомендуется нарисовать схему.

Как правильно установить водосточную систему

Монтаж правильно спроектированной системы своими руками не представляет большой сложности. Собирается из отдельных элементов по принципу детского конструктора. Специальные инструменты для работы не требуются. Но есть один важный момент, о котором вы должны знать. Для резки элементов нельзя использовать болгарку. При резке деталь сильно нагревается. Пластик плавится, а полимерное покрытие на металле выгорает и отслаивается. Это снижает устойчивость материала к нежелательным внешним воздействиям. Поэтому для резки берут ножовку или ножницы по металлу.

Технология работы будет разная, это зависит от выбранного способа монтажа. Мы подготовили пошаговую инструкцию по установке водостоков своими руками на ветровые доски.

Ход работы

И еще несколько оттенков. Монтаж водосточных желобов всегда осуществляется снизу вверх, иначе стык получится негерметичным. Следите за тем, чтобы между стояком и стеной было небольшое расстояние. Дренажное колено всегда размещается на дне слива. Его монтируют под углом, чтобы вода, стекающая с крыши, не попадала на фундамент.

Для фиксации зажимов-держателей в кирпичной или бетонной стене используются шурупы с дюбелями. Для установки необходимо просверлить монтажное отверстие, чтобы вставить дюбель и вкрутить в него винт, прикрепленный к хомуту. Для деревянной основы используется заостренный фиксирующий стержень. Его забивают в дерево, а затем фиксируют пластиной с помощью шурупов.

Мы выяснили, как установить водосточные желоба, если крыша уже покрыта. Сделать это немного сложнее, чем при монтаже кровли, но все же возможно. Очень важно правильно выбрать способ монтажа системы и правильно ее спроектировать. Тогда он будет служить долго и без проблем.
