Ревизионный люк: назначение, виды, советы по выбору
Рассказываем, зачем нужны ревизионные люки и характеризуем их варианты. Даем полезные советы по выбору размера изделия.
В современных санузлах и банях есть сантехника и много бытовой техники. Они подключены к коммуникациям и сетям. Переплетающиеся трубы, открытые счетчики и прочие коммуникации выглядят непривлекательно, поэтому их стараются спрятать в стене или в специальных коробах. В этом случае обязательна установка ревизионных люков под плитку или другие их варианты. Давайте узнаем, какие они бывают, как правильно выбрать модель.
Содержание
Все о ревизионных люках
— — —
Для чего нужен ревизионный лючок
В санузле или в санузле сосредоточено большое количество коммуникаций: канализационные и водопроводные трубопроводы, провода для питания электроприборов. Чтобы не портить интерьер, желательно все это закрыть. Для этого используется скрытая установка, когда в стенах или на полу прокладываются коммуникации, различные экраны и короба. В любом случае скрытые трубопроводы нуждаются в периодическом профилактическом осмотре. Кроме того, в экстренных случаях необходим доступ к связи.
Исходя из этого, планируют разместить аудиторские ниши. Их размеры должны быть достаточными для того, чтобы можно было осмотреть и при необходимости отремонтировать узел связи. Чтобы закрыть ниши и, по возможности, скрыть их, оборудуются люки. Большинство из них имеют конструкцию, позволяющую отделывать их тем же материалом, что и основную отделку. Это может быть плитка, панели, штукатурка под покраску и т.д. Такие модели называются скрытым смотровым люком или люком-невидимкой, так как они совершенно незаметны на основании.
Ниши не могут быть просто аудитом. Часто обустраивают скрытые шкафы, где хранят запасы моющих средств и т.п. Такие ниши для хранения маскируют с помощью стандартных люков-невидимок. Это оказывается очень удобно – все счетчики, трубопроводы и магазины необходимых аксессуаров скрыты от посторонних глаз. Это облегчает доступ к ним при необходимости.
Конструкционные особенности изделий
Конструкция люка зависит от места его расположения. Его можно разместить в полу, стене или потолке. В любом случае изделие обычно состоит из рамы и двери. Рамка монтируется в проем ниши и надежно фиксируется в ней. На него устанавливается дверь. Рама Рама может быть фиксированной или регулируемой. В первом случае нельзя менять габариты, необходимо подбирать товар точно во время открывания.
Регулируемые рамки можно «подгонять», а лишнюю длину детали можно отрезать после подгонки подходящими инструментами. Иногда встречаются бескаркасные модели. Они устанавливаются с помощью магнитных пластин, остальные детали фиксируются клеем. Это не самый практичный вариант. Механизм открывания двери другой. В зависимости от расположения полотно может распахиваться, сдвигаться влево или вправо, откидываться назад.
Виды ревизионных люков
По способу открывания
По способу открывания различают несколько типов люков. Разберем особенности каждого из них.

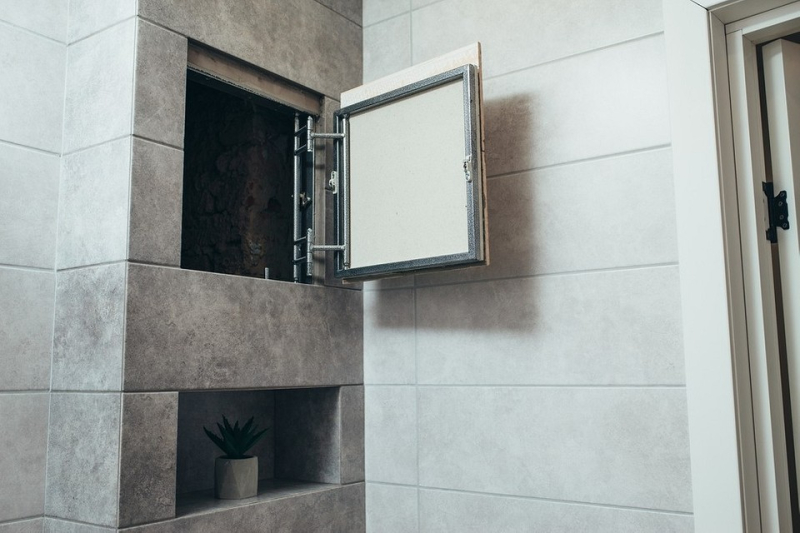

Распашной
Дверь распахивается в сторону. Это обеспечивается петлями, подобными тем, что ставятся на дверях. Распашная дверь может быть одностворчатой или двустворчатой. Последний вариант используется для установки на большие проемы. Из-за веса большие одностворчатые двери болтаются, поэтому устанавливаются двустворчатые модели. Для открывания/закрывания полотна используются традиционные ручки, магниты или присоски. Возможна установка скрытого ревизионного люка с выдвижным механизмом. Тогда не нужны ни ручки, ни присоски, так как он открывается нажатием. Но есть ограничения: напорные конструкции монтируются только в стены, тогда как другие распашные системы подходят для потолочного, настенного и напольного монтажа.

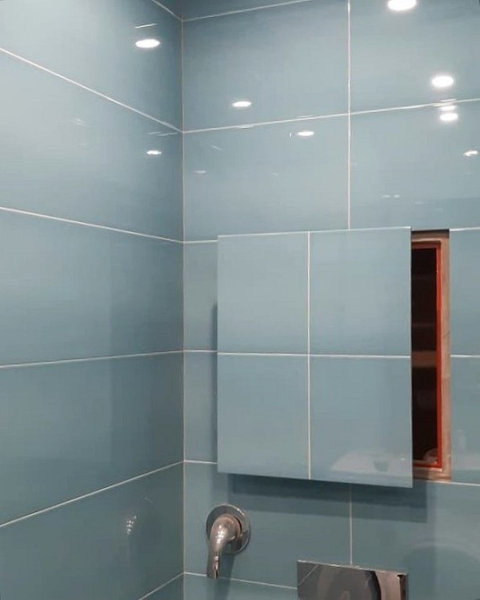

Сдвижной
Трехзвенная конструкция. Двигаются поэтапно: сначала дверь движется вперед, затем в сторону. Необходимо понимать, что устанавливать раздвижную систему можно только там, где достаточно места для двери с боковым смещением. Однако для распашных конструкций обычно требуется еще больше свободного места, поэтому раздвижные конструкции чаще используются для установки в стесненных условиях. Для закрытия используйте магниты, присоски или роликовые замки.
Съемный
Система без открывающего механизма и без петель. Закрывающая крышка опирается только на раму. Конструкцию чаще всего используют в напольном варианте, но возможен и настенный монтаж. В этом случае нужно продумать, как крышка будет крепиться к основанию. Это можно сделать с помощью винтов или магнитов. При открытии люка крышка просто снимается и убирается в сторону. Затем его монтируют на место.
По способу монтажа
По способу установки различают два типа изделий. Давайте изучим оба варианта.
Открытый
Люк с металлическими или пластиковыми дверцами. Чаще всего такие модели распашные. Изделие, так сказать, «накладывается» на основу. Он очень заметен, и способов скрыть этот тип смотрового люка немного. Единственное, что можно сделать, это покрасить дверь в цвет, совпадающий с общей отделкой, или оклеить ее обоями. Но это не решит проблему полностью, а только сгладит ее. Люк все равно будет заметен.

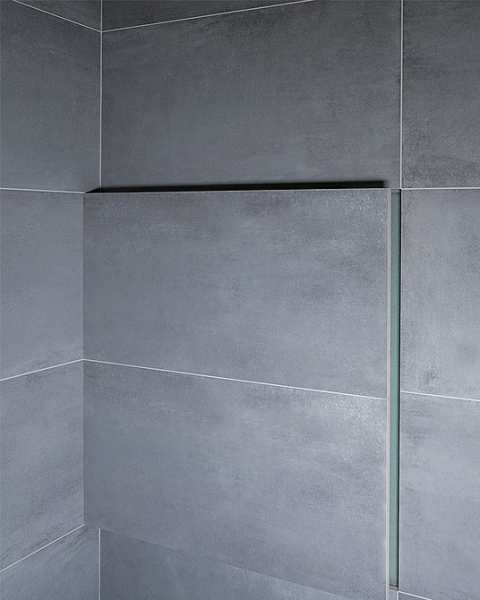

Скрытый
Изделие интегрировано в интерьер. Дверь стелс-люка сделана так, что ее можно отделать тем же материалом, что и цоколь. Например, положить плитку на дверь или установить панели. Расстояние между рамой и дверью минимальное, поэтому ее совершенно не видно. Правильно установленный скрытый люк полностью «растворяется» в отделке, его трудно заметить.
По виду материала
Основные элементы люка могут быть выполнены из разных материалов. Охарактеризуем возможные варианты.
Пластик
Самое экономичное решение. Изделие влагостойкое, достаточно прочное, не подвержено коррозии. Из недостатков следует отметить недостаточную надежность при использовании тяжелых поверхностей. Например, облицовывать пластиковый каркас плиткой вряд ли разумно, а вот для гипса это вполне допустимо. Открытые люки белого цвета со временем могут пожелтеть.
Металл
Гораздо прочнее и долговечнее, чем пластик. Они производят два вида металлических изделий. Сталь выдерживает большие нагрузки, не деформируется, служит долго. Сталь чувствительна к влаге, поэтому их окрашивают порошковой краской. Однако их нельзя считать полностью неуязвимыми для коррозии. Алюминиевые модели нечувствительны к влаге, могут устанавливаться во влажных помещениях.
Как подобрать размеры люка под плитку
В первую очередь нужно определить размер проема. Они должны быть такими, чтобы можно было не только осматривать трубопроводы или счетчики, но и обслуживать их и при необходимости менять. Методика выбора размеров люков разного типа схожа, но есть нюансы. Мы подготовили подробные контрольные списки для всех вариантов.
Съемная модель
- Измерьте стороны отверстия.
- Определяемся с дизайном облицовки. Подсчитайте, сколько плиток потребуется, чтобы закрыть отверстие.
- Рассчитайте минимальные размеры двери. При этом облицовка может выступать над каркасом не менее чем на 2 мм.
- Определите максимальные размеры холста. В этом варианте облицовка выступает за пределы рамы не более чем на 50 мм.
- Сравните рассчитанные значения с моделями магазина, выберите правильный.
Важный момент. Определите расположение люка, ориентируясь на дизайн облицовки и ширину плитки. Если этого не сделать, плитку на двери придется резать, что крайне нежелательно.
Сдвижная или распашная модель
- Измерьте отверстие.
- Определить схему и размеры облицовки.
- Рассчитайте количество плиток, которые понадобятся для покрытия проема.
- Рассчитайте минимальный размер двери. Облицовка может выступать за периметр каркаса не более чем на 5 мм.
- Определите максимальный размер холста. Со стороны петель плитка не может выступать более чем на 50 мм. С противоположной от петель стороны накладка может выступать на одну треть своей ширины или высоты. Но при этом выступ не может быть более 70 мм. В противном случае возрастает риск повреждения изделия в процессе эксплуатации.
Полученные размеры сравнивают с техническими данными моделей в магазине, и из них выбирают наиболее подходящий.
Ревизионный люк с замком или без него – необходимый элемент каждой ванной комнаты. Его размещают на потолке, стене, полу, на экране в ванной, чтобы получить свободный доступ к скрытым коммуникациям. Это дает возможность скрыть прилавки, трубы или организовать нишу для хранения так, чтобы целостность дизайна помещения не пострадала.
