Делаем лестницу на мансарду своими руками: обзор конструкций и план монтажа

Разбираем подходящие технические решения для лестниц, подбираем материалы и рассказываем, как сделать простую конструкцию самому.

Делаем лестницу на мансарду своими руками: обзор конструкций и план монтажа

Установить лестницу на мансарду в небольшом доме несложно. Гораздо труднее сделать ее удобной и безопасной. Она должна быть пологой и широкой. Но тогда пролет будет занимать слишком много места в тесном помещении. Есть предельный угол наклона, и, если превысить его величину, спуск и подъем станут небезопасными. Этот угол равен 45 градусам. При недостаточной ширине возникнет ряд неудобств, создающих риск падения. В такой ситуации лучше не пытаться найти компромисс. Одно из решений проблемы  вынос на улицу за пределы здания. Оно предполагает крепление к стене либо возведение надежных опор с фундаментом. В дачном доме хозяева живут только летом. В теплую погоду можно было бы обойтись даже без навеса, но для коттеджей, рассчитанных на постоянное проживание, такая идея не подходит. Чтобы ее реализовать, придется потратить несколько недель. Мы будем рассматривать расположение только во внутреннем пространстве.

Все о монтаже лестницы на мансардный этаж

Подходящие решения для маленького дома

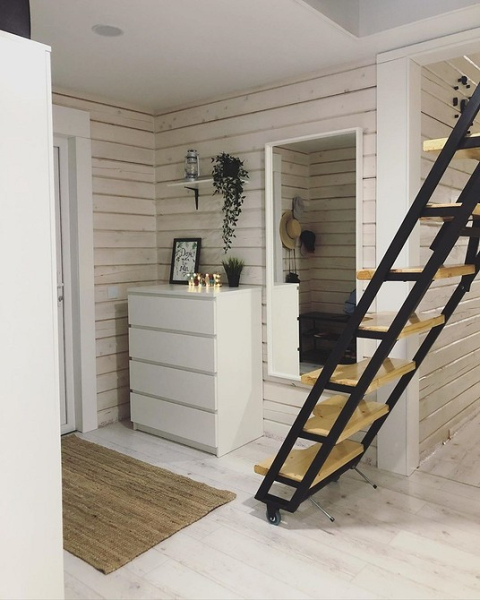

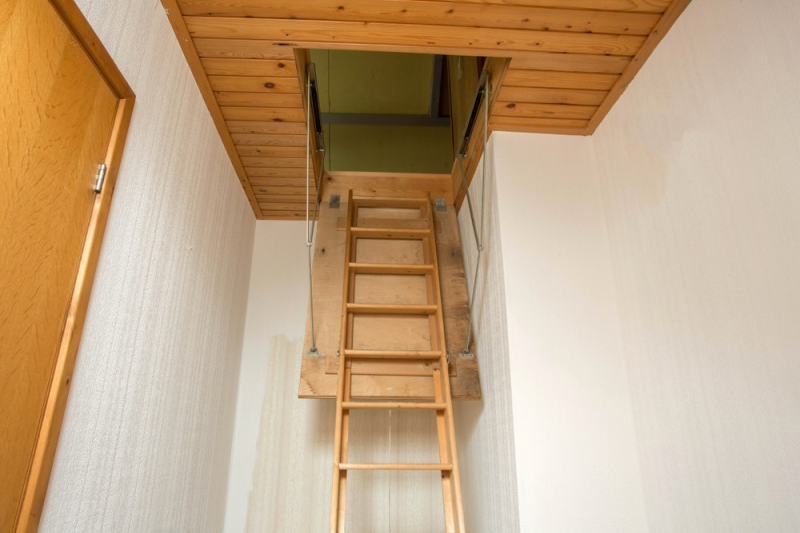

Если нужно сэкономить место

Чем компактнее конструкция, тем она менее удобна. Есть два способа, позволяющих решить проблему.

Делаем лестницу на мансарду своими руками: обзор конструкций и план монтажа

Делаем лестницу на мансарду своими руками: обзор конструкций и план монтажа

Делаем лестницу на мансарду своими руками: обзор конструкций и план монтажа

Если важнее удобство

В этом случае наклон не должен превышать 45 градусов. Простые конструкции являются самыми надежными и самыми громоздкими. Например, одномаршевый пролет, ведущий от пола до входа на второй этаж, не всегда удается разместить на малой площади. Его устройство возможно только в вытянутом посещении, которое после монтажа станет еще уже.

Существуют три основных варианта, позволяющие вписать подъем в помещение небольшого размера.

Делаем лестницу на мансарду своими руками: обзор конструкций и план монтажа

Делаем лестницу на мансарду своими руками: обзор конструкций и план монтажа

Просматривая фото лестниц на мансарду в частных домах и варианты их исполнения, можно прийти к заключению, что не все они одинаково удобны. Определенную опасность при подъеме представляют закругленные участки, особенно возле опоры, являющейся центром их радиуса. Кроме того, рассчитать и изготовить их гораздо сложнее, чем прямоугольные. Лучше взять за основу первый вариант с прямоугольной площадкой и наклоном до 45 градусов. Именно его мы и будем рассматривать.

Делаем лестницу на мансарду своими руками: обзор конструкций и план монтажа

Делаем лестницу на мансарду своими руками: обзор конструкций и план монтажа

Конструктивные решения для пролета

Деревянные балки, между которыми установлены ступени, такое решение подходит для любых зданий. Натуральный массив после обработки лаком и антисептиками способен прослужить несколько десятков лет. Его легко обрабатывать и монтировать. Установку можно провести после строительства здания. Основные недостатки пожароопасность и деформации при изменении температуры и влажности.

Металлические рамы с обшивкой их делают из стального профиля или кованого железа. Стальные элементы уступают деревянным по долговечности. Чтобы их собрать, необходим сварочный аппарат. Винтовые соединения слишком громоздки, и спрятать их довольно сложно. Кованое железо в отличие от стали не ржавеет, служит долго и обладает хорошими декоративными качествами. Следует учесть, что металл прекрасно передает звук и будет слышен каждый шаг. Еще один недостаток большой вес.

Железобетонные марши, изготовленные методом опалубки их обычно монтируют на стадии строительства. Так появляется возможность рассчитать несущую способность основания. Перед тем как сделать лестницу на мансарду в построенном доме, нужно провести его обследование и выяснить, выдержит ли он ее вес. Для этого понадобятся услуги инжиниринговой организации, располагающей специальным оборудованием. Главные недостатки железобетона большая масса и сложность установки. Преимуществами являются удобство и долговечность.

Ступени, закрепленные на одной вертикальной поверхности их делают из железобетона, дерева, металла, стеклопластика. Чтобы консоль держалась, необходимо создать для нее прочное основание. Под ступени подводят консольные металлические полки, принимающие на себя механические нагрузки. Полки соединяют с каркасом, скрытым в стене и являющимся ее составной частью. Рассчитать и изготовить держатели самостоятельно сложно. Необходимо обладать инженерными навыками. Если взять прочность с запасом, каркас будет слишком массивным. Главная идея такого приема  дать ощущение легкости и невесомости. Несущая часть должна быть спроектирована специалистами иначе появится слишком много рисков. Отсутствие перил и угловатая поверхность делают систему непригодной для установки в доме, где есть дети.

Центральная балка ставится на перекрытия снизу и сверху, а к ней монтируются ступени. Собрать ее самостоятельно проще, чем консольный каркас. Система весит меньше, поскольку ее центр воспринимает нагрузку более равномерно, и его не нужно укреплять. К основанию не предъявляются жесткие требования. Можно обойтись без предварительного обследования и сложных расчетов. Боковины оставляют свободными либо пропускают через них стержни от пола до потолка, выполняющие функцию перил.

Основанием служат прочные коробки из металла и пластика. Их используют в качестве открытых или закрытых стеллажей. Внутри иногда делают подсветку.

Выбор места для размещения

Инструкция по монтажу лестницы на мансардный этаж

В качестве примера рассмотрим самую простую и устойчивую конструкцию. Она представляет собой два деревянных марша, соединенных под углом 90 градусов. На стыке расположена прямоугольная горизонтальная площадка.

Перед началом работ необходимо составить схему с указанием размеров всех деталей. Каждый этап следует тщательно продумать и рассчитать расход материалов. Их берут с запасом 10% на случай брака и порчи.

Размеры элементов

Выбор материалов

Как правило, используется хвойный массив. Самой высокой прочностью обладает дуб. При правильной обработке и тщательном уходе он прослужит несколько лет.

Лиственница тверже большинства других пород и хорошо противостоит воздействию влаги, содержащейся в воздухе. Ель менее надежна. В ее структуре больше дефектов выпадающих сучков и смоляных подтеков.Чаще всего применяются заготовки из сосны. У этой древесины самая низкая прочность, но ее проще обрабатывать.

Делаем лестницу на мансарду своими руками: обзор конструкций и план монтажа

Делаем лестницу на мансарду своими руками: обзор конструкций и план монтажа

Делаем лестницу на мансарду своими руками: обзор конструкций и план монтажа

Делаем лестницу на мансарду своими руками: обзор конструкций и план монтажа

Монтаж площадки

Чтобы собрать лестницу на мансардный этаж своими руками, сначала нужно подготовить основание, удерживающее марши. Горизонталь расположим в углу помещения. Дальнюю сторону зафиксируем на стене.

Начинаем с разметки. Ее наносим на вертикальную и горизонтальную поверхность с помощью отвеса и строительного уровня. Затем собираем квадратную раму. В верхней части на стены крепим брусья 5х5 см, выполняющие функцию полок. Использовать следует не гвозди, а саморезы они лучше держатся в массиве. Длина саморезов 9 см. Расход 4 штуки на 1 м. Под полки снизу подводим стойки из бруса 5х5, упирающиеся в пол. Их фиксируем на вертикальной поверхности таким же образом.

Оставшиеся две детали рамы одной стороной примыкают к уже установленным. Другой они должны держаться на прочном столбе. Его изготовим из бруса 10х10 см. Наиболее прочное сцепление с рамой обеспечат пазы, вырезанные по ее размерам в верхней части колонны.

Настилом служит цельный кусок фанеры, обрезанный по периметру, либо доски толщиной 4-5 см. Обшивка фиксируется с помощью гвоздей. Ступени выходят за каркас на 2-5 см, поэтому обшивка площадки со стороны нижнего пролета должна иметь такой же отступ.

От внешнего угла до потолка устанавливаем продолжение колонны 10х10 см. В обшивке и в потолке под него подготавливаем паз. Такие элементы часто имеют резьбу и другой декор, однако работать удобнее с квадратным сечением. Столб должен плотно упираться в потолок. Поэтому перекрытие придется поднять домкратом, а после монтажа опустить, иначе оно не сможет его плотно прижать.

Подготовка балок

Их делаем из досок 30х5 см. Такие опоры называют тетивами или косоурами. Их ставят на ребро и размещают по краям пролета. При ширине лестницы до 1,1 м достаточно двух опор. Если она больше, монтируют три тетивы.

Сначала при помощи рубанка удаляем с поверхности следы коры, сколы, пятна плесени, загрязнения, которые сложно счистить. Затем выпиливаем пазы для ступеней. Их можно проделать внутри косоуров. Тогда горизонтальные детали будут вставляться сбоку в одну опору и прижиматься второй. Выпилить такие пазы сложно. Для этого нужно хорошо владеть электрическим лобзиком.

Есть другое решение, не требующее особых навыков. Верх тетивы обрезается «елочкой» так, чтобы при монтаже верхние края углублений встали параллельно полу. «Елочку» делаем, вырезая из доски прямоугольные треугольники. Прямой угол должен смотреть вверх. При наклоне опор, равном 45 градусам, у треугольников стороны будут одинаковыми. У более пологого марша верхние стороны длиннее.

Верх и низ упираются в перекрытия. Часть отделки снимается. Нужно выбрать место, где проходит обрешетка, и крепить подножье на силовые элементы перекрытия. Низ обрезается параллельно полу. Его можно дополнительно зафиксировать брусками, расположив их по краям. В верхней части выпиливается треугольный паз, укладывающийся на раму. Его не следует заглублять слишком сильно, иначе несущая способность снизится из-за уменьшения сечения доски.

Пристенные косоуры нужно притянуть шурупами к вертикальной поверхности.

Монтаж верхнего пролета проходит по тому же принципу, что и нижнего. Отличие заключается в соединении с площадкой. Тетива надевается на ее каркас треугольным пазом, проделанным на ее нижней стороне. Желательно, чтобы углы доски плотно прилегали к раме.

Установка ступеней

Существует два способа их расположения.

Сборка перил

Выпилить ажурные детали самостоятельно сложно. Для этого нужен токарный станок. Проще купить уже готовые резные балясины или просто покрыть лаком обычные бруски 3х3 см, а сверху соединить их горизонтальной рейкой. Лестница на мансарду в частном доме может быть сконструирована без перил, однако с ними подниматься и спускаться будет удобнее и безопаснее.

В верхней и нижней частях марша, а также на повороте у стены монтируются вертикальные столбы толщиной 5х5 см. Их высоту берут выше, чем у балясин, либо ставят их вровень. Сверху по ним пускают рейки. Существуют облегченные конструкции, в которых нет балясин, а рейки опираются только на столбы.
