Оборудуем вентиляцию в подвале гаража: подходящие решения и инструкция по монтажу

Рассказываем, какие технические решения можно использовать, как рассчитать и установить в подвале гаража систему вентиляции.

Оборудуем вентиляцию в подвале гаража: подходящие решения и инструкция по монтажу

Вентиляция погреба в гараже необходима независимо от того, каким образом он используется. В нем устраивают мастерскую, зону отдыха, кладовку, где хранят консервы, инструменты, старые вещи, пространство оборудуют под репетиционную базу, мини-бар, кухню и жилую комнату. Даже если в нем не планируется проводить много времени, внутри следует обеспечить воздухообмен.

Делаем вентиляцию в подвале гаража

Зачем нужна вентиляция в подвале гаража

В большинстве случаев подвал гаража представляет собой закрытое помещение без окон, фрамуг и других устройств, позволяющих провести проветривание. Двери для этого недостаточно. Требуются комплексные меры, без которых находиться внутри в течение долгого времени опасно. Одним из факторов является нехватка кислорода. Опасность представляют и токсичные вещества, например, бензин, растворители, химические средства. Их испарения способны нанести серьезный вред здоровью.

Постоянный приток нужен даже в помещении, куда редко заходят люди. Без непрерывной циркуляции на стенах и потолке скапливается конденсат, приводящий к их разрушению. Процесс ускоряют микроорганизмы, размножающиеся во влажной среде. В таких условиях вещи и продукты быстро приходят в негодность, а металлические детали и инструменты покрываются ржавчиной.

При правильном устройстве системы находиться внизу будет безопасно. Она представляет собой одну или две трубы, которые обеспечивают поступление свежих потоков и удаление отработанных газов. Разработать схему и провести монтаж можно своими руками без помощи профессиональных инженеров и ремонтно-строительной бригады.

Возможные технические решения

Однотрубная система

Она представляет собой один канал, проложенный в грунте либо через несущие конструкции и облицовку. Второй вариант проще в исполнении, так как при его использовании не нужно рыть котлован на территории. Кроме того, подземные коммуникации испытывают деформации из-за перемещения подвижного грунта. При размещении внутри здания придется пожертвовать пространством в углу или возле стены.

Однотрубная конструкция представляет собой вытяжку, работающую за счет перепада давления в доме и на улице. Чем больше высота, тем оно ниже, поэтому выход лучше расположить на крыше.

Недостатком однотрубной модели является слабая циркуляция. Чтобы она не останавливалась, нужно держать дверь постоянно открытой.

Двухтрубная схема

Она состоит из впускного клапана и вытяжки. Такой способ вентиляции в подвале гаража более эффективен. Для нормальной циркуляции необходим одновременный приток и отток. Место удаленного отработанного воздуха, насыщенного паром и углекислым газом, должен заполнять свежий. Клапан монтируют на стену чуть выше среднего снегового уровня. Этот показатель берут из СНиПа. Клапан через патрубок выводят внутрь и размещают на высоте 20-40 см от пола. Вход в вытяжку должен находиться на противоположной стороне. Его делают в потолке либо в верхней части стены. Эти два устройства следует монтировать в противоположных углах помещения, иначе появятся «мертвые» зоны. Чтобы происходило полное обновление, поток должен проходить весь объем целиком.

Интенсивность движения зависит и от температуры на улице. Зимой она увеличивается, поэтому для ее регулирования на входное отверстие необходимо установить заслонку. Изменяя ее положение, можно регулировать пропускную способность.

Электрические вентиляторы

Летом температура внутри и снаружи здания не отличается. При использовании естественной вентиляции активная циркуляция прекращается. Чтобы решить проблему, на вытяжку устанавливают вентилятор, работающий от розетки либо подключенный напрямую к электрическому щитку. Для запуска нужно нажать на выключатель.

Во влажных погребах электрику размещать опасно. Проводку лучше протянуть сверху, закрепив выключатель у двери в верхней части строения.

Существуют модели на подвижных петлях. Их монтируют на входное отверстие. Когда устройство выключено, его с помощью петель перемещают в сторону, оставляя канал открытым. Если этого не сделать, при выключенном моторе лопасти будут перекрывать сечение.

Перед тем как сделать вентиляцию в погребе гаража, необходимо рассчитать, какой объем воздуха должен обновляться в единицу времени. По этому параметру подбирается мощность оборудования.

Подбор элементов системы

Они должны быть безопасными, удобными в монтаже и при использовании. На свойства системы влияет несколько факторов.

Критерии

Диаметр рассчитывают по формуле: D = 2√ S/π, где S это площадь канала. По техническим нормативам она составляет не менее 1/400 площади перекрытия. Для поверхности в 10 м2 понадобятся вход и выход с минимальным сечением 0,025 м2. π постоянная величина, равная 3,14.

Подставив значения в формулу, получим: D = 2√ S/π = 2 √ 0,025/3,14 = 18 см.

Эксплуатационные характеристики зависят от материала.

Материалы

Установка вентиляции в гараже с подвалом

В качестве примера рассмотрим двухтрубную систему. При общей площади 10 м2 диаметр воздуховодов будет равен 18 см. Материал изделий ПВХ. Заготовки распиливают на элементы нужной длины с помощью пилы по дереву или металлу.

Монтажные работы удобнее проводить на стадии строительства здания, когда есть возможность задать размеры и пропорции с учетом коммуникаций. Каналы часто размещают внутри стен. Предположим, что ограждающие конструкции, перекрытия и кровля уже построены.

Впускной клапан

Это устройство нужно расположить снаружи на высоте, выбранной по среднему снеговому уровню, прибавив еще 10 см. При слое осадков 0,9 м оно будет находиться на расстоянии 1 м от земли. В кирпичной или бетонной стене отверстие для него можно пробить перфоратором, но лучше использовать вращающуюся насадку с алмазной коронкой. Она делает ровный круглый срез с гладкими краями. Их не придется дополнительно укреплять и подравнивать. Размеры точно соответствуют заданным. Кромка не осыпается.

Оборудуем вентиляцию в подвале гаража: подходящие решения и инструкция по монтажу

Оборудуем вентиляцию в подвале гаража: подходящие решения и инструкция по монтажу

Патрубок присоединяется к клапану и спускается вниз. На расстоянии 20-40 см от пола устраивается выпуск. Рукав можно спрятать под отделкой либо закрыть декоративным коробом. Его фиксируют на вертикальной поверхности с помощью хомутов, крепящихся на шурупы с дюбелями.

Снаружи ставят решетку, защищающую от попадания мусора, насекомых и грызунов. Без нее внутреннее пространство придется постоянно прочищать. Сделать это довольно сложно.

Оборудуем вентиляцию в подвале гаража: подходящие решения и инструкция по монтажу

Оборудуем вентиляцию в подвале гаража: подходящие решения и инструкция по монтажу

Оборудуем вентиляцию в подвале гаража: подходящие решения и инструкция по монтажу

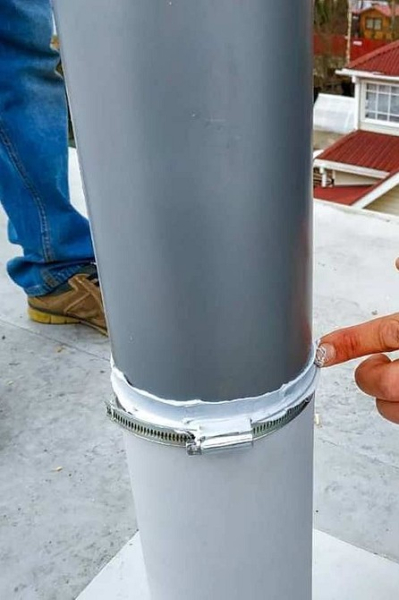

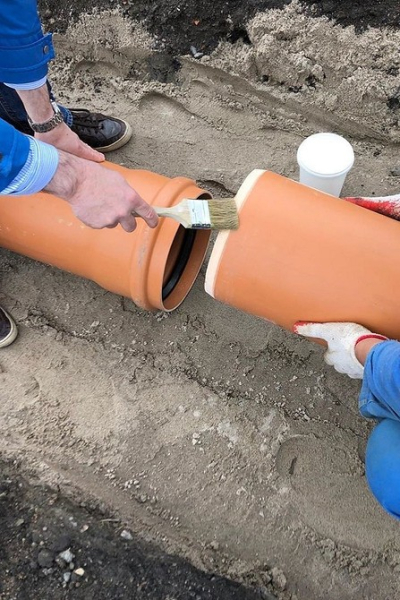

Если рукав состоит из нескольких частей, используют два способа стыковки.

Способы стыковки рукава

Монтаж вытяжки

Отверстие для нее размещают на стороне, противоположной от впускного клапана. Железобетонное перекрытие сверлят перфоратором или алмазной коронкой, деревянное пилят электрическим лобзиком.

Трубу заводят в отверстие и фиксируют на стене хомутами. Снизу ее закрывают уплотнительным кольцом и замазывают герметиком. Сверху крепят решетку.

Оборудуем вентиляцию в подвале гаража: подходящие решения и инструкция по монтажу

Оборудуем вентиляцию в подвале гаража: подходящие решения и инструкция по монтажу

Чем меньше изгибов имеет канал, тем эффективнее он работает. Без них сложно обойтись, если он соединяется с общей шахтой. Такой способ применяется в зданиях, включающих в себя гараж. Он избавляет от необходимости устанавливать отдельную трубу на крыше, но у него есть серьезный недостаток. Общий стояк рассчитан на определенное давление, и его запаса не всегда хватает на увеличение потока. В результате перегрузки шахты отработанный воздух начинает поступать в верхние комнаты.

При монтаже отдельного выхода в перекрытиях и кровельном пироге проделывают отверстие. Самое сложное вырезать его в черепичном покрытии. Часть отделки придется удалить, чтобы сделать красивое обрамление.

Оборудуем вентиляцию в подвале гаража: подходящие решения и инструкция по монтажу

Оборудуем вентиляцию в подвале гаража: подходящие решения и инструкция по монтажу

Оборудуем вентиляцию в подвале гаража: подходящие решения и инструкция по монтажу

Верх вытяжки должен выступать на 40-50 см над уровнем кровли. Его ставят как можно дальше от стен и конька и фиксируют уплотнительным кольцом на винтах. Чтобы увеличить тягу, на верхний конец монтируют дефлектор. Он представляет собой систему заслонок, закрывающих выпускное отверстие от ветра, но позволяющих воздуху выходить снизу. Когда ветер обдувает трубу, со стороны, противоположной направлению потока, создается разрежение.

Чтобы понять, как правильно сделать вентиляцию в погребе гаража, нужно знать, для чего он будет использоваться. Интенсивность проветривания зависит от назначения помещения. Ее регулируют приточными устройствами и управляемыми клапанами. При подключении электрооборудования следует соблюдать меры предосторожности. В условиях высокой влажности проводку и выключатели необходимо перенести на верхний этаж. Внутри не допускается установка выключателей, подключение удлинителей и приборов, потребляющих много энергии. Использование розеток возможно только с устройством защитного отключения (УЗО).
