Особенности строительства плитного фундамента

Выбор типа фундамента под малоблочный зависит от многих факторов, связанных со структурой грунта на участке и архитектурой здания. Универсальной конструкции нет, но наиболее близка к ней монолитная незаглубленная плита, которая подходит практически для любого грунта. Рассказываем, как правильно построить такой фундамент.

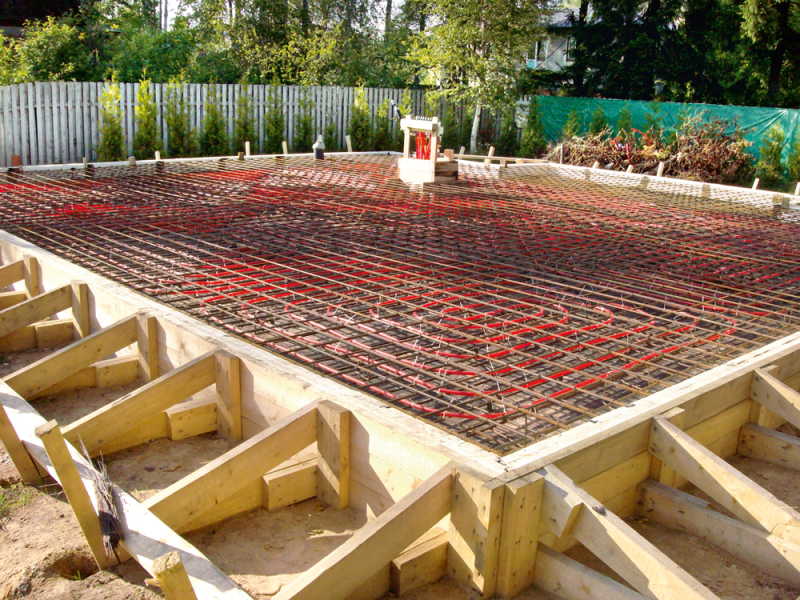

Фото: ShutterStock/Фотодом.ру

Плитный фундамент обеспечивает равномерное распределение нагрузки от здания на грунт по всей площади здания, а значит, потенциально более устойчив, чем ленточный и свайный фундамент. Такое основание оптимально на слабонесущих и подвижных грунтах, в том числе и на наиболее проблемных – илистых и илистых песках, рыхлых массах и торфяниках. На плите можно строить как тяжелые дома с блочными стенами, так и легкие каркасные постройки. Однако во избежание лишних затрат фундамент необходимо адаптировать к конкретным геоусловиям и строительным задачам.

Фото: Штайнхит

Виды плитного фундамента

Существует несколько основных типов плитных фундаментов, каждый из которых имеет свою специфику применения, преимущества и недостатки.

Простой плавающий плитный фундамент

Представляет собой плоскую и гладкую монолитную железобетонную плиту, залитую в опалубке поверх подушки из песчаника толщиной 30–40 см (последняя засыпается на место снятого плодородного слоя). Эта конструкция проста и надежна, но имеет серьезный недостаток – очень большой расход бетона. Дело в том, что нагрузки, действующие на фундамент, распределены неравномерно: как силы морозного пучения, так и давление стен здания в основном сосредоточены на краю плиты. Чтобы предотвратить деформацию и растрескивание монолита, необходимо увеличить толщину по всей площади; при строительстве двух-трехэтажного кирпичного дома необходимая толщина фундамента может достигать 400–500 мм. Еще одним минусом является возможность небольших сезонных подвижек плит, грозящих повреждением подземных коммуникаций.

Планируется площадка для строительства плитного фундамента. Затем насыпается слой песка толщиной 10-20 см. Фото: StoneHut (3)

А щебня – не менее 20 см

Для устранения мелких неровностей можно сверху насыпать еще один слой песка, подложить под него геотекстиль и продолжить монтаж утеплителя

Оребрённый плавающий фундамент

Такая плита при небольшой (до 200 мм) общей толщине обладает высокой прочностью, так как усилена ребрами жесткости, которые могут располагаться как снизу, так и сверху и иметь различную конфигурацию. Если здание небольшое, достаточно выступов под наружной и внутренней стенами, но часто требуются дополнительные ребра жесткости, а иногда целесообразно устроить ребра в виде прямоугольных «сот» по всей площади плита (данный способ упрощает монтаж скатной крыши). Ребристый верх выполняет роль плинтуса и предохраняет стены от намокания, но требует больше времени; кроме того, конструкция менее жесткая, так как связь между плитой и ребрами в основном обеспечивается встроенной арматурой.

Специальные Г-образные блоки, склеенные из листов экструдированного пенополистирола, ускорят строительные работы и сэкономят опалубку. Фото: L-Блок

Утеплённая шведская плита

Основная особенность заключается в том, что бетон заливается поверх слоя влагостойкого утеплителя – листов экструдированного пенополистирола с пределом прочности при сжатии 0,25 или 0,5 МПа (в зависимости от расчетной нагрузки). Благодаря этому грунт под фундаментом не промерзает, а на конструкцию не действуют силы морозного пучения. Шведская плита имеет нижние ребра (в слое утеплителя легко сделать пазы под арматуру), выполняет роль чернового пола и обычно оснащается системой водяного отопления, которая используется для обогрева всего здания. А так как бетонный монолит имеет значительную тепловую инерцию, в доме легче поддерживать постоянную температуру – и зимой, и летом.

Из этих блоков выложите «бордюр» по периметру будущей плиты. Фото: L-Блок

Утеплённая плита (УШП)

Преимущества	Ошибка
Предотвращает морозное пучение грунта и тем самым снижает риск образования трещин в газобетонных стенах.	На участках с неровным рельефом требуются обширные земляные работы (здесь выгоднее свайный фундамент).
Обеспечивает большую опорную поверхность на грунт, а значит минимальную и равномерную, без перекосов, осадку здания.	Он не позволяет устроить в доме подвал или погреб.
При характерной для большей части территории РФ глубине промерзания (1,4–1,6 м) он позволяет снизить расход бетона на 30–50 % по сравнению с заглубленным поясом.	Не подходит для сезонного дома. В этом случае неутепленный плавающий фундамент (плитный или ленточный) более экономичен.
Не требует применения дорогостоящих сборных металлических и железобетонных конструкций, тяжелой землеройной, буровой и проходческой техники.	Бетон должен быть залит в короткие сроки, а значит, без дорогого бетона заводского производства не обойтись. Задержка доставки более чем на 12 часов резко снижает прочность доски.
Оборудован теплым полом, который признан самой комфортной системой отопления.

При утеплении основания стыки плит XPS разъединяются и герметизируются (обычно полиуретановым клеем). Для нижнего плавника снова делаются канавки глубиной 20 см. На остальной площади доска должна иметь толщину не менее 10 см. Фото: ТехноНИКОЛЬ

На сегодняшний день шведская плита считается одним из оптимальных оснований для невысокого здания. Широко применяется при возведении зданий из ячеистых блоков, а также «каркасов» — особенно на проблемных грунтах, где поведение плавучей ленты трудно предугадать. Единственным недостатком шведской печи является, пожалуй, относительно низкий цоколь. Когда весной тает снег, стены могут пострадать от влаги. Частично преодолеть этот недостаток поможет толстая песчано-гравийная подушка, приподнятая над землей.

Рамки для ребер жесткости изготавливаются отдельно и опускаются в пазы, а одноуровневая решетка на всю плиту вяжется «по месту». Фото: ТехноНИКОЛЬ

Для того чтобы арматура располагалась в толще бетона, иногда применяют пластиковые подставки. Фото: ИПС

Каркас вяжется стальной проволокой (удобно использовать специальный пистолет). Фото: ТЖЭП

Или сварить. Фото: Владимир Григорьев/Burda Media

Толщина теплоизоляционного слоя в СШП конструкции должна быть от 200 до 400 мм. Для утепления фундаментной плиты рекомендуем использовать экструдированный пенополистирол CARBON ECO SP, обладающий низкой теплопроводностью и водопоглощением, высокой прочностью и биостойкостью; полностью сохраняет свои свойства в земле не менее 50 лет. Монтаж теплоизоляции осуществляется в несколько этапов: сначала собираются и устанавливаются угловые элементы из ЭППС, затем в получившейся «коробке» с листами пенополистирола отмечаются ребра жесткости согласно рабочей документации проекта. После этого укладываются дополнительные слои теплоизоляции; при формировании углублений для стоек. Полезный вариант плитного фундамента – утепленная отмостка, отодвигающая зону промерзания вниз и в сторону от основания. Это обеспечивает дополнительную защиту всей конструкции здания от морозного пучения. Поскольку грунт под фундаментом не промерзает, также создаются оптимальные условия для функционирования дренажной системы.

Валерия Лычиц

Технический специалист компании «ТехноНИКОЛЬ»

Строительство плитного фундамента

Строительство плитного фундамента состоит из нескольких этапов, по окончании каждого из которых должен проводиться контроль качества выполненных работ. Мы не будем подробно описывать весь процесс, но ответим на ключевые вопросы, которые часто задают участники форума ivd.ru.

Трубы теплого пола должны быть устойчивы к повреждениям, так как при монтаже они подвергаются механическим воздействиям. Оптимальный вариант – изделия из сшитого полиэтилена PE-Xa. Фото: StoneHut (2)

Как рассчитать толщину плиты и сечение арматуры?

При этом следует руководствоваться стандартами (СП 50.101.2004 и СП 63.13330.2012). Более простой способ предполагает использование готовых проектов, которые имеются у всех крупных строительных компаний. Для проверки расчетов и сравнения вариантов стоит воспользоваться специальными компьютерными программами, такими как Foundation, GIPRO или WINBASE.

На «классическую» шведскую плиту можно сразу возводить стены, укладывая под первый венец (или ряд кладки) два слоя рулонной гидроизоляции. Фото: Штайнхит

Нужен ли дренаж вокруг и под плитой фундамента?

В заболоченных и обводненных местах крайне желательна. При этом функцию дренажного слоя выполняет обратная засыпка щебнем крупной фракции (20–70 мм). Система будет более эффективной, если в толще подсыпки будут проложены трубчатые дрены (оптимальный их шаг 1,5–2 м). Также необходим слив по периметру плиты или отмостки. Воду следует отводить в дренажный колодец или на провал; при уровне грунтовых вод менее 1 м от поверхности целесообразно использовать автоматическую насосную систему для откачки воды. Наличие дренажа снизит риск промерзания грунта под домом, продлит срок эксплуатации фундамента и снизит риск образования трещин в отмостке.

Плита заливается под весь дом, включая веранду и террасу (веранду). Если закрепить эти элементы позже, велика вероятность образования перекосов и щелей на стыке стен.

Как проложить коммуникации?

Водопроводные и канализационные трубы, а также электрический кабель (если предусмотрен его подземный ввод) прокладываются при установке площадки. Их защищают от возможных повреждений слоем XPS или оборачивают несколькими слоями гидроизоляционного материала. В принципе, подсоединить коммуникации можно и после завершения строительства — через пристенный утепленный короб.

Но иногда сначала возводится монолитный или каменный цоколь. Фото: Фонд 47

Можно ли возводить плитный фундамент в холодное время года?

Это возможно, но связано с увеличением затрат и риском снижения надежности конструкции.

Бетон с зимо-модифицирующими добавками на 25-40% дороже обычного, а сооружение утепленного купола, незаменимого в сильные морозы, обойдется в 30-100 тысяч рублей. Зимой земляные работы очень сложны, а все остальные работы осложняются холодом и недостатком дневного света.

Отмостка заливается поверх дренажной площадки и армируется дорожной сеткой. Фото: ИЗБА Де Люкс

Можно ли возвести плитный фундамент из самодельного бетона?

Только для небольшого здания в финансовых целях. Если речь идет о доме, то об этом способе не может быть и речи, поскольку при заливке бетона малыми порциями не избежать множества «холодных» швов, что катастрофически снизит жесткость плиты и ее устойчивость к трещинам. При доставке товарного бетона интервал между приездами автобетоносмесителей должен составлять 3-4 часа.

Неутепленную отмостку желательно выполнять фрагментами длиной 1–1,5 м во избежание появления щелей. Фото: ИЗБА Де Люкс

Можно ли укладывать напольное покрытие непосредственно на поверхность шведской плиты?

Да, как правило, можно обойтись и без выравнивающей смеси. В крайнем случае добавьте тонкий слой самовыравнивающейся смеси. Обратите внимание, что на шведскую печь желательно уложить покрытие, хорошо проводящее тепло, например керамогранит или каменную плитку, специальный ламинат.

На открытых террасах поверх плиты укладывают атмосферостойкое покрытие с противоскользящей поверхностью, например керамогранит или клинкерную плитку, террасные плиты из лиственницы или композита. Фото: ShutterStock/Фотодом.ру

3 мифа об армировании

1. Армирование должно быть вязаным, а не сварным, так как сварка негативно влияет на прочность металла. На самом деле это касается только легированной арматуры, которая в индивидуальном строительстве практически не применяется. Вязаная арматура проще и дешевле, чем и объясняется популярность этого способа монтажа.
2. Вязать арматуру можно чем угодно и не обязательно туго, так как соединения нужны только для сборочного позиционирования элементов каркаса. Между тем, согласно строительным нормам, брусья должны подтягиваться друг к другу путем вязания внахлест и крестообразных соединений. Перехлесты (их длина равна 40 диаметрам арматуры) необходимо обвязать стальной проволокой в ​​нескольких местах.
3. Диаметр арматуры не имеет значения, если соблюдается требуемый коэффициент армирования (соотношение между площадью поперечного сечения арматуры и площадью поперечного сечения бетонной конструкции). На самом деле использование тонкой арматуры (8 мм) увеличивает трудоемкость монтажа и усложняет контроль качества выполняемых работ.

В частном строительстве целесообразно увеличить коэффициент армирования не менее чем на 20 %, по сравнению с рекомендуемыми нормами, и использовать качественный бетон.

Вариант конструкции утеплённого плитного фундамента

1 – песчано-гравийная подушка; 2 – утеплитель (листы пенополистирола); 3 – дренажная труба; 4 – арматурный каркас; 5 – трубы системы теплого пола; 6 – пол (плитка); 7 — дренажная мембрана; 8 – фильтрующий слой (геотекстиль); 9 – гравийная засыпка; 10 – влагостойкая отделка. Фото: ТехноНИКОЛЬ

Система теплого пола испытывается в два этапа. После монтажа трубопровода и перед заливкой бетонной плиты целостность труб проверяют давлением жидкости, в 1,5 раза превышающим рабочее давление. Продолжительность испытания 3 ч. Если гидравлическое испытание невозможно (например, из-за мороза), допускается испытание сжатым воздухом. При заливке бетона трубы должны быть заполнены холодным теплоносителем и выдержаны под давлением (рабочим или испытательным). После того, как бетон наберет необходимую прочность, проводится тепловое испытание, которое длится семь дней. Сначала в системе в течение трех дней должна циркулировать нагретая до 20-25°С охлаждающая жидкость. Затем устанавливается максимальная рабочая температура, которая поддерживается в течение четырех дней. В этот период с помощью контактного термометра проверяют равномерность нагрева всех контуров.

Сергей Булкин

Эксперт РЕХАУ

Укрупнённый расчёт стоимости строительства утеплённого плитного фундамента площадью 80 м2

Название работы	Толпа	Кисть, растереть.
Геодезическая съемка	Набор	12000
Земляные работы, устройство площадки	32 м3	16 800
Дренажные устройства	Набор	18000
Разводка водопроводных и дренажных труб	Набор	14 500
Монтаж опалубки, утеплителя, арматурного каркаса	Набор	32000
Монтаж труб теплого пола	380 погонных метров	34 200
Бетон, вибробетон	Набор	26000
Общий	153 500
Применяемые материалы по разделам
Сэнди	16 м3	14 500
Гранитный щебень	8 м3	16000
Угловой стол	1,5 м3	3500
Трубы (ПВХ и полипропилен)	Набор	22000
Арматура (пруток 12 мм и ширина сетки 8 мм)	1,1 ч	32000
Лист XPS CARBON ECO SP 1180 × 580 × 100	235 шт.	79 900
Прокладки и крепежный материал		7500
Бетон М300	13 м3	44 200
Общий	219 600
Общий	373 100

• Источник: Журнал «Идеи для вашего дома» № 229
