Подключение светодиодной ленты: как провести работы самостоятельно

Рассказываем о светодиодной ленте и описываем схему ее подключения самостоятельно через диммер.

Подключение светодиодной ленты: как выполнить работу своими руками

Лента из светодиодов – это эффектное украшение и качественное освещение. Поэтому данные осветительные элементы широко используются в домашних интерьерах и для оформления общественных помещений. Разберемся в характеристиках изделия и узнаем, как подключить светодиодную ленту.

Содержание

Все о подключении светодиодной ленты

—  —  —  —

Что такое лента со светодиодами

Светодиодная лента представляет собой гибкую основу с прикрепленными к ней светодиодами и резисторами. Светодиод SMD является источником света, резисторы ограничивают ток. На обратную сторону наносится клейкий слой. Это упрощает установку изделия. Производитель выпускает светодиодные ленты длиной пять метров. Соединители используются для соединения их между собой.

Они выпускают продукцию с разной степенью защиты. В зависимости от этого они могут работать в разных условиях: в помещениях с разной степенью влажности или полностью погруженные в воду. Выпускают монохромные и универсальные модели. Первые излучают свечение одного цвета, вторые способны его менять.

Как сделать светодиодную ленту

Несмотря на то, что светодиодные ленты можно легко купить в магазине, иногда приходится делать элемент своими руками. Это легко сделать. Предлагаем инструкцию для самостоятельного изготовления.

  1. Подготовьте основание к монтажу. Для этого нарежьте листы гетинакса или текстолита на полоски нужной ширины и длины.
  2. В каждой полосе с помощью шила или просверлите отверстия для установки элементов. Светодиод крепится на одинаковом расстоянии посередине изделия. Резисторы расположены сзади или сбоку.
  3. Поочередно установите элементы на подготовленные посадочные места. С помощью проводов соедините их в общую цепь.
  4. Припаяйте провода, которыми изделие будет подключаться к источнику питания.

Чтобы самоделка выглядела привлекательно и для лучшей теплоизоляции, ее помещают в термоусадочную трубку. Феном или другим приспособлением обжим аккуратно нагревают. Трубка сжимается, в результате чего получается сплошная светодиодная лента.

Подключение светодиодной ленты: как выполнить работу своими руками

Правила подключения

  • Светодиодная лента подключается только параллельно отрезками по пять метров. Большая длина недопустима, так как токопроводящие дорожки не выдержат повышенного напряжения. Каждый пятиметровый сегмент питается отдельно.
  • Монтаж осуществляется с соблюдением правил полярности. Ошибка в соединении полюсов не выводит устройство из строя, но работать не будет. Чтобы это исправить, нужно заменить стержни.
  • Светодиодная лента монтируется только на алюминиевый профиль. Он «работает» как элемент теплоотвода. В противном случае светодиоды перегреваются и быстро выходят из строя.
  • Фрагменты соединяются пайкой. Для некоторых моделей возможно переключение с помощью контактов.
  • Если вам нужно отрезать фрагмент светотехнического изделия, делайте это по нанесенным на него меткам. Обычно их используют каждую третью лампу. Если сделать разрез в произвольном месте, часть лампочек не загорится.

Подключение светодиодной ленты: как выполнить работу своими руками

Элементы схемы

Для монтажа светодиодной ленты и последующего подключения требуется несколько элементов. Кратко опишем каждый.

  • Светодиодная полоса. Продается метражом. Существуют разные модели, отличающиеся плотностью светодиодов и их размерами. В маркировке указывается потребляемая мощность, напряжение и значение светового потока. Исходя из этого, подбирается подходящий продукт. При необходимости приобретите совместимые разъемы для светодиодов.
  • Блок питания. Для нормальной работы от сети 220 В светодиодной ленте необходим преобразователь энергии, он называется блоком питания. Чаще всего используются два варианта таких устройств: на 12 или 24 вольта с разной мощностью. Чтобы не ошибиться с выбором блока, выполняются простые расчеты. Для этого удельная мощность метра выбранной светодиодной ленты умножается на ее длину. К полученной цифре прибавляется 25-30%. Сила блока должна быть равна или больше расчетного значения.
  • Проверять. Он диммер. Устройство для управления ленточной лампой. Для разноцветных изделий указывается яркость, цветовой спектр и другие световые параметры. В устройства с монохромными светильниками также вставляется контроллер. Он регулирует яркость освещения, включает/выключает части общей схемы и т д

Для сборки всех элементов в общую систему понадобится установочный провод типа ПуГВ сечением 1,5 кв.мм. Лучше всего брать провода с оплёткой разного цвета. Это облегчит установку.

Подключение светодиодной ленты: как выполнить работу своими руками

Инструкция по подключению светодиодной ленты

Разберем подробно процесс подключения изделия через контроллер.

1. Подведение питания

Начать необходимо с подачи напряжения 220 В в зону, где предстоит установка светодиодной ленты. Для этого проложите трехжильный кабель от ближайшей распределительной коробки. Размещается в штробе в стене или протягивается кабель-канал. Выключатель для светодиодной лампы расположен на трехжильном кабеле. Это обеспечивает правильный уровень безопасности и нормальные условия для работы источника питания.

Подключение светодиодной ленты: как выполнить работу своими руками

2. Подключение к блоку питания

К блоку питания подключается трехжильный кабель. Они делают это так.

  1. Подключите фазный провод к разъему L. Он может быть любого цвета, кроме желто-зеленого и синего.
  2. Подсоедините нейтральный провод к контакту N. Она всегда синего цвета.
  3. Подсоедините разъем с маркировкой Pe или символом заземления к зелено-желтому проводнику.

Подключение светодиодной ленты: как выполнить работу своими руками

3. Соединение с диммером

Для подключения к контроллеру выполните следующие операции по порядку.

  • Подготовьте провода для подключения. Отмерьте и отрежьте два отрезка ниток ПУГВ разных цветов. Один цвет для перестановки плюсовых контактов, другой для минусовых.
  • Зачистите концы с обеих сторон сегмента, обожмите их наконечниками НШВИ.
  • Подсоедините провода к источнику питания. Плюс подключается к клемме V+, минус подключается к клемме V-.
  • Поверните диммер в сторону источника питания стороной с надписью Power IN. Подсоедините положительный провод к клемме DC+, а отрицательный провод к клемме DC-.

После этого прокладываются провода от контроллера к месту подключения светодиодной ленты. Для этого берем провода ПуГВ и укладываем в гофру. Если длина светодиодной ленты более пяти метров, ее делят на секции. Они соединены параллельно, каждый фрагмент питается отдельно. Для отрицательного и положительного провода выберите те же цвета, что и в первом подключении. Подключите провода к клеммам с обычной маркировкой Output LED. Отрицательные выводы подключаются к клеммам V, положительные выводы подключаются к клеммам V+. Перед этим концы проводов зачищают и обжимают наконечниками НШВИ.

Подключение светодиодной ленты: как выполнить работу своими руками

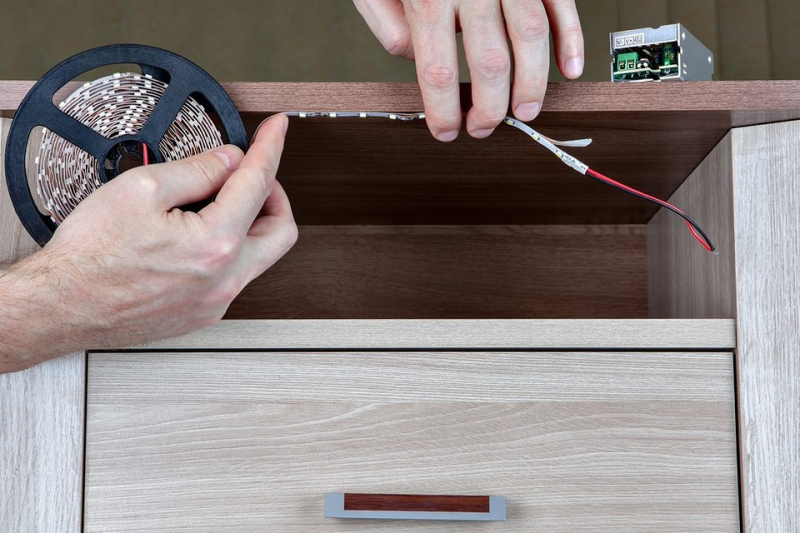

4. Монтаж LED-ленты

Осталось установить и закрепить блок освещения. Делайте это в соответствии со схемой монтажа светодиодной ленты. Его разрезают на кусочки нужного размера. Это можно сделать только в областях, отмеченных пунктирной линией или значком ножниц. Соедините фрагменты коннекторами или пайкой. Монтажные провода ПуГВ крепятся к крайнему фрагменту.

Их измеряют, отрезают и обрезают концы. С одной стороны они обжаты наконечниками НШВИ, с другой припаяны к ленте. Минусовой провод нужно припаять к минусовой клемме, плюсовой провод к плюсу. После этого все жилы выводятся на участок подключения и подключаются к нужным клеммам.

Подключение светодиодной ленты: как выполнить работу своими руками

Особенности подключения длинного изделия

Если длина света превышает 5 метров, недопустимо использовать последовательное соединение. Токопроводящая подложка не сможет долго выдерживать чрезмерную нагрузку. Подсветка будет гореть неравномерно и быстро выйдет из строя. Правильно будет соединить параллельно два и более пятиметровых фрагмента. Важный момент. Необходимо учитывать общую мощность оборудования и следить за тем, чтобы блок питания выдерживал нагрузку. В случае, когда мощности одного устройства недостаточно, подключают несколько таких устройств. Затем каждая полоса подключается к своему блоку, а затем из них собирается общая схема.
