Полезная инструкция по строительству столбчатого фундамента своими руками

Рассказываем об особенностях и вариантах столбчатого фундамента и предлагаем инструкцию по самостоятельному возведению конструкции из бетонных столбиков с ростверком.

Любая постройка, будь то яркая садовая беседка или добротный дом, должна иметь под собой прочный фундамент. Его нужно правильно рассчитать и правильно настроить. Существует много видов фундамента. Разберем особенности столбчатого фундамента и пошаговую инструкцию по его обустройству своими руками.

Все об обустройстве опорно-столбчатого фундамента

Особенности дизайна
Варианты фундамента
Технология строительства
– разметка
– Подготовка к заливке опор колонн
– Заполнение столбцов
– Установка гриля

Особенности конструкции столбчатого фундамента

В общем случае основой колонного типа является система колонн. Каждую из них размещают в местах сосредоточения нагрузки: под несущими элементами, в местах пересечения стен, в углах здания и т д. Для объединения опор в общую систему и равномерного распределения нагрузки, они соединяются с решеткой или соединительным ремнем другого типа. Проект считается оптимальной основой для строительства легких построек: каркасных домов, бань, садовых домиков, сараев, гаражей. Важное условие: их объемный вес не должен превышать 1 тонну на кубический метр.

Конструкция столбчатого фундамента позволяет построить его практически на любом участке. Исключения: территории с близкими к поверхности грунтовыми водами и пучинистым неустойчивым грунтом. Перепады высот, в том числе склоны холмов, не становятся препятствием для обустройства столбчатой ​​системы. Процесс строительства быстрый и достаточно простой. Предварительное выравнивание площади под основание не требуется. Не требует сложной гидроизоляции.

При этом система надежна и долговечна. Хорошо спроектированный и возведенный столбчатый фундамент прослужит не менее пятидесяти лет, а часто и намного дольше. Цена материалов и работы на мероприятии, которое можно сделать своими руками, относительно невысока. Недостатком системы является отсутствие возможности обустроить подвальное помещение. Кроме того, для массивных построек необходимо выбирать основу другого типа.

Инстаграм smart_building_company

Инстаграм home_one_love

Виды опорно-столбчатых фундаментов

По таким причинам существует несколько классификаций.

По уровню заглубления

• Непогребенный. Их устанавливают на поверхность почвы, с которой предварительно снимается плодородный слой около 35-40 см. Затем отсыпается весь неметаллический материал, а на него ставятся опоры.
• Мелкий. Опорные столбы углубляют на 55-70 см, но не ниже уровня промерзания грунта. Применяются для каменистых, песчаных и мелкощебнистых грунтов, подверженных незначительному смещению. Важно, чтобы грунтовые воды залегали на большой глубине.
• Похороненный. Опоры опускают за отметку промерзания грунта, в среднем на глубину 150-200 см. Их устанавливают на глубокопромерзающий грунт и на подвижный неустойчивый грунт.

По материалу изготовления столбов

Материалы для изготовления колонн выбираются в зависимости от типа строения и особенностей участка. Варианты могут быть разными, кратко охарактеризуем самые распространенные из них.

• Монолит из железобетона. Изготовлен из железобетона. Самый надежный и долговечный вариант из всех, при условии грамотных расчетов и правильного армирования. На монолитной основе допускается строительство одно- и двухэтажных деревянных зданий.
• Каменная кладка. Кирпичные столбы прочны и долговечны, надежно служат десятилетиями. Будучи монолитом, они выдерживают значительные нагрузки. Но только при условии грамотных расчетов и использования качественного жженого кирпича.
• Блочная кладка. По своей конструкции это аналог кирпичной конструкции, но эксплуатационные характеристики зависят от материала, из которого изготовлены блоки. Конструктивные элементы из бетона лучше всего противостоят нагрузкам.
• Бетонные опоры. Их делают по-разному: обычная кладка, смесь бетона и щебня, устройство колодца из щебня, изнутри он заполняется бетонной смесью. Прочная конструкция, но не подходит для подвижного грунта и холмистой местности.
• Трубные колонны. Для несъемной опалубки, с помощью которой изготавливаются опорные колонны, используются пластиковые, асбестовые или металлические трубы разного диаметра. Внутрь трубы устанавливаются фитинги, затем заливается раствор.
• Металлические сваи. Винтовые сваи ввинчиваются в землю на заданную глубину. Их преимущество в том, что они легко проходят неустойчивые слои и надежно фиксируются в плотных слоях.
• Деревянные столбы. Для их изготовления используется специально обработанная древесина. При правильной обработке такие опоры служат десятилетиями. Их выбирают для возведения легких конструкций, например пристройки к дому.

Технология возведения столбчатой конструкции

Мы подготовили инструкцию по устройству столбчатого фундамента из монолита железобетона с ростверком. Рассмотрим подробнее все этапы процесса.

1. Разметка

Начните с расчистки территории для строительства. Убирают любой мусор, выпалывают крупные сорняки, выкорчевывают кусты и деревья. Участок выравнивать не обязательно, достаточно его освободить. Разметка осуществляется на сайте, оформленном таким образом. По углам будущей постройки забивают колышки или ставят деревянные рамы. Отметьте ширину стен. Ссылаясь на проект, ставят отметки в местах, где должны быть опорные столбы.

Instagram

Инстаграм dom_v_borisovke

2. Подготовка к заливке опор

Выкопайте яму под каждым столбом. Глубина определяется проектом. Ширина должна быть на 400-450 мм больше ширины стены. Необходимо «лишнее» пространство для обустройства опалубки. Дно ямы тщательно трамбуют. Затем оборудуйте песчано-гравийную площадку. Высота должна быть примерно 200 мм. Подушку обильно проливают водой и утрамбовывают. Ждут, пока высохнет пораженное основание, покрывают гидроизоляционным материалом: рубероидом, пленкой или чем-то подобным. Это необходимо для того, чтобы подсыпка не впитывала влагу из только что залитого железобетона.

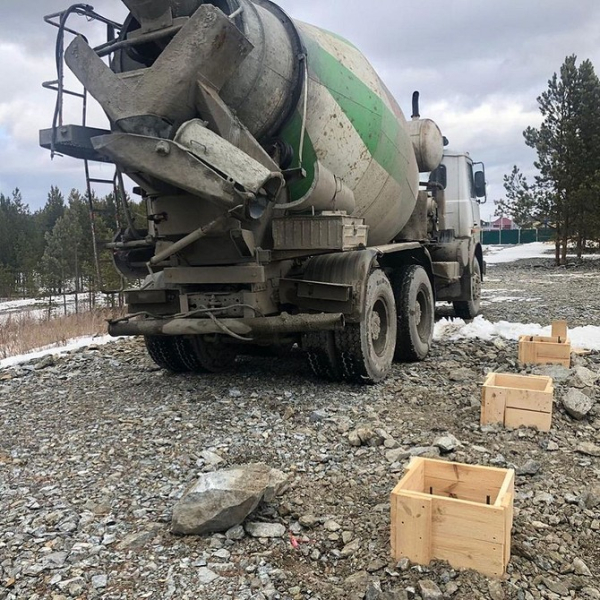

Коробки опалубки собираются из листов толщиной 20 мм. Иногда, если стенки котлована достаточно плотные и не осыпаются, обходятся без деревянной опалубки. В этом случае стены обшивают полиэтиленом или рубероидом. Этого достаточно для заливки. Внутри короба размещается арматурный каркас. Его собирают на поверхности металлических стержней сечением 10-14 мм. Важный момент: собранный и установленный на место каркас должен возвышаться над опалубкой на 30-40 см.

Глобальный инструмент Instagram18

Глобальный инструмент Instagram18

3. Заливка столбов-опор

Столы в опалубочном ящике обильно смачивают водой. Это необходимо для того, чтобы древесина не впитывала влагу из железобетона. Кроме того, мокрую опалубку будет легче снять с отливки. Бетонный раствор заливается слоями высотой 25-30 см. Каждый из них необходимо выравнивать вибратором, чтобы не образовывались пузырьки воздуха. Залитому раствору дают постоять до полного застывания.

Через три-четыре дня опалубку аккуратно снимают. Свежезалитый бетон еще не набрал полной прочности, но с ним уже можно продолжать работу. Поверхность столбов покрыта гидроизоляцией. Обычно берется любое подходящее покрытие или проникающая композиция и наносится на носитель. Дайте полностью высохнуть. После этого яма, оставшаяся после снятия опалубки, засыпается грунтом или песком. При необходимости перед обратной засыпкой опорные столбы утепляют подходящим листовым утеплителем.

Инстаграм za_ekadom_official

Инстаграм za_ekadom_official

Инстаграм мастериастрой

4. Монтаж ростверка

Для жесткой фиксации конструкции фундамента используется ростверк. Он состоит из планок и краевых балок. Систему можно монтировать прямо на землю, так что снаружи фундамент будет выглядеть как ленточный, или приподнять на определенную высоту. В последнем случае на решетку не будут воздействовать подъемные силы, что считается преимуществом базы. Представим технологию монтажа в виде пошаговой инструкции.

1. Монтируем опалубку вплотную к подготовленным столбикам. Он должен быть сплошным и покрывать весь периметр будущего строения.
2. Засыпаем дно опалубки песком, хорошо его утрамбовываем. Поверх песочного слоя укладываем полоски полиэтиленовой пленки.
3. Устанавливаем арматурный каркас для решетки. Для производства мы используем стержни сечением 11-14 мм. Сборка осуществляется непосредственно в опалубке или вплотную к ней. В последнем случае готовые фрагменты каркаса переносим в короб опалубки и там скрепляем между собой.
4. Обильно увлажните опалубку. Заливаем бетонным раствором. Делаем все сразу, без длительных перерывов. Обязательно разровнять массу вибратором, удалить пузырьки воздуха. Оставляем железобетон застывать.
5. Через три-пять дней короб опалубки снимаем, чистим от песка нижнюю часть засыпанного ростверка.

Инстаграм мастериастрой

Инстаграм проффундамент.рф

Мы рассказали вам, как сделать столбчатый фундамент. Он готов, но работать с ним дальше пока невозможно. Необходимо дать железобетону время для набора прочности. В среднем от укладки конструкции проходит месяц, но многое зависит от погодных условий. В холодное время года условия значительно увеличиваются.
