Все об устройстве и монтаже труб для дренажа на участке

Рассказываем о принципе работы дренажной системы, конструктивных особенностях, разновидностях и технологии укладки дрен.

Все об устройстве и монтаже труб для дренажа на участке

Высокая влажность на участке это всегда плохо. Излишки влаги разрушают постройки, мешают нормальному росту насаждений. Чтобы избавиться от лишней воды, используют систему из дренажных труб. Разберемся, какими бывают трубы, как работают и как правильно их уложить.

Все о дренах и их монтаже

Как работает дренажная труба

Дренаж представляет собой систему из труб, отводящих излишки воды с территории. Он может быть поверхностным или глубинным. В первом случае выкапываются соединенные в общую сеть канавки, которые собирают и отводят влагу. Чтобы их края не осыпались, внутрь укладываются лотки-дрены. Глубинный дренаж собирается из труб. Они укладываются на определенную глубину, соединяются в сеть и закапываются.

Трубы-дрены работают по разному принципу. Перфорированные модели оснащены мелкими отверстиями, через которые капли жидкости попадают внутрь. Они накапливаются и собираются в небольшие потоки. Для их отвода используются дрены без перфорации. Они транспортируют стоки до колодца-накопителя или до места сброса в ливневую канализацию. В зависимости от предназначения различается диаметр деталей. Для дренирования индивидуальных участков обычно хватает изделий на 200 мм, тогда как в гражданском строительстве используются элементы на 400 мм и больше.

Система дренажа укладывается под наклоном. Это необходимо, чтобы стоки самотеком шли до места, где они будут накапливаться или сбрасываться. Места накапливания размещают в самых нижних точках дренажной сети. К примеру, в них ставят накопительные колодцы. Из них можно брать воду для полива и других хозяйственных нужд. Иногда систему соединяют с централизованной канализационной ливневкой.

Все об устройстве и монтаже труб для дренажа на участке

Все об устройстве и монтаже труб для дренажа на участке

Конструктивные особенности дрен

Основным конструктивным отличием дренажных труб для отвода грунтовых вод считается наличие или отсутствие перфорации и ее тип. Различают частично и полностью перфорированные трубы-дрены. В первом случае отверстия расположены не на всей поверхности изделия. Во втором они располагаются по всей детали. Такая разница объясняется областью применения перфорированных элементов. Разберем, какие бывают дренажные трубы по типу перфорации.

Виды по типу перфорации

В зависимости от глубины укладки используются одно- и двухслойные трубы-дрены. Однослойные изделия предназначены для глубин до 3 м. Это модели класса прочности SN2 и SN4. Первые закладываются не глубже 2 м, вторые на глубину не более 3 м. Двухслойные дрены более прочные, класс жесткости  SN6. Внешний слой изготавливается гофрированным, чтобы лучше противостоять нагрузкам. Внутренний  гладкий, это облегчает движение жидкости.

Трубы-дрены изготавливают в жестком и гибком варианте. Жесткие детали делятся на отрезки длиной не больше 4 м и укладываются при помощи специальных переходников. Они нужны для выполнения поворотов, изгибов, т.п. Гибкие элементы имеют класс жесткости SN8, легко изгибаются в нужном направлении. Укладываются на глубину до 10 м.

Все об устройстве и монтаже труб для дренажа на участке

Все об устройстве и монтаже труб для дренажа на участке

Материалы для изготовления труб-дрен

Изначально для изготовления элементов для систем дренажа использовалась керамика и асбест. Изделия получались достаточно долговечными и надежными, но хрупкими и тяжелыми. Кроме того, асбест токсичен, использование его на участке у жилого дома нежелательно. С появлением полимеров керамические и асбестоцементные дрены практически перестали использоваться. Исключение трубы-дрены из экологически чистого белого асбеста. Их значимое преимущество наличие пор, через которые всасывается влага.

Пластик дешевле, легче, его проще монтировать. Срок эксплуатации пластиковых изделий  минимум 50-60 лет, они нечувствительны к перепадам температур и агрессивным химическим примесям. Различают несколько разновидностей полимерных изделий. Коротко охарактеризуем основные виды дренажных труб из пластика.

Все об устройстве и монтаже труб для дренажа на участке

Все об устройстве и монтаже труб для дренажа на участке

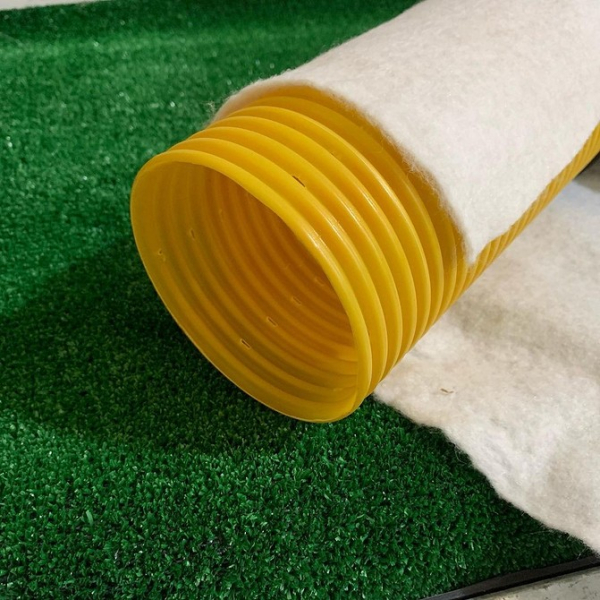

Общий недостаток перфорированного пластика засорение отверстий. Поэтому выпускаются модели со специальной защитой. Это трубы-дрены, обернутые геотекстилем или кокосовым волокном. Первый вариант хорош для песчаного и суглинистого грунта. Геоткань армирует детали и отфильтровывает мелкие частички, которые могут закрыть отверстия. Кокосовое волокно выполняет ту же функцию, но стоит намного дороже. Его преимущество в натуральном происхождении, устойчивости к гниению и нагрузкам.

Особенности монтажа дренажной системы

Начинают с проектирования дренажа. Надо определить, на какую глубину укладывать дренажную трубу, под каким углом и как ее проложить. Для ответа на эти вопросы проводятся расчеты, которые учитывают несколько определяющих факторов: тип водоотвода, диаметр дрен, степень увлажнения грунта и геологические особенности осушаемого участка. Важно правильно найти угол наклона. От этого зависит эффективность работы дренажа.

Если уклон окажется слишком крутым, жидкость будет двигаться излишне быстро. Это приведет к частому засорению трубопровода. Медленный ток воды, который неизбежен при недостаточном наклоне, тоже нежелателен. Стоки начнут застаиваться, переполнят дрены, они перестанут функционировать. Кроме выбора уклона определяют глубину закладки. Она должна быть ниже подушки фундамента на 40-50 см.

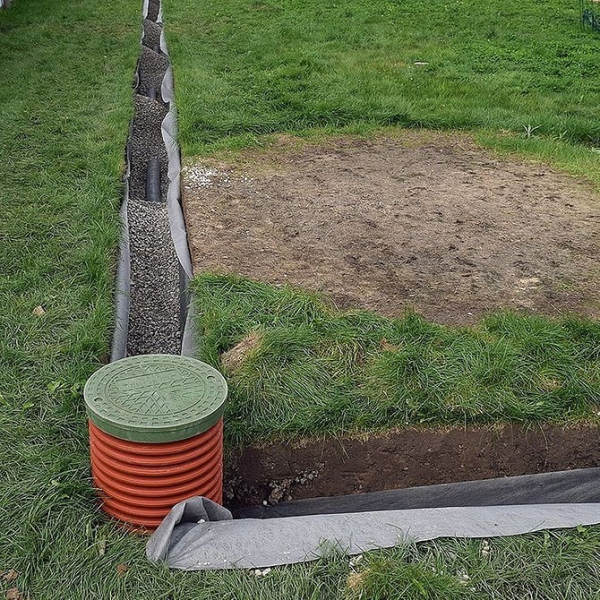

Осталось выбрать тип сети. Чаще всего применяется кольцевая система, когда траншеи прокладывают по периметру участка. В этом случае предполагается, что трубы-дрены удаляются от стен или фундамента минимум на 3 м. Отмостка здания должна быть не уже 1 м. Выбирают верхнюю точку схемы. Обычно это угол постройки. От нее планируется прокладка дрен-труб до самой нижней точки, в которой ставится накопительный колодец.

Перепад высот должен быть таким, чтобы стоки шли самотеком. Если он недостаточен, ставится специальный насос, который будет откачивать жидкость из системы. Проектирование схемы требует точных расчетов, поэтому лучше всего обратиться за помощью к специалистам. А вот последующий монтаж можно выполнить самостоятельно. Приведем общую последовательность укладки дренажа.

План укладки дренажа

Все об устройстве и монтаже труб для дренажа на участке

Все об устройстве и монтаже труб для дренажа на участке

Все об устройстве и монтаже труб для дренажа на участке

Грамотно спроектированная и правильно собранная дренажная система отведет от участка и строений дождевые и грунтовые воды. Это защитит постройки от разрушения, а растения от вымокания. Монтировать дренаж правильнее всего еще на этапе строительства и обустройства придомовой территории.

Все об устройстве и монтаже труб для дренажа на участке

Инна Ясиновская
